EMC CX700 MirrorViewS 实施文档 数据恢复



1.EMC MirrorView介绍
MirrorView是基于盘阵之间,以LUN为单位的远程复制软件.适于与CX,CX3系列(CX200,CX300除外),MirrorView分为MirrorView/S(同步),MirrorView/A(异步).enabler分别为MirrorViewEnabler_01.xx.5.yyy.ena, MVAEnabler_01.xx.5.yyy.ena.
2.EMC MirrorView/S实施路线图
- 确认生产盘阵和镜像盘阵之间FLARE版本是否一致(至少大版本要一致).
- 建立生产盘阵和镜像盘阵之间的物理连接,不同型号的盘阵镜像端口(用于做MirrorView的port口)略有不同:
      Port 5 for a CX3-20c or CX3-40c SP

      Port 3 for a CX600, CX700, or CX3-80 SP
      Port 1 for a CX400, CX500, CX3-20, or CX3-40 SP
-启用MirrorView enabler
启用MirrorView enabler需要盘阵无I/O操作
-分配write intent log
  EMC官方建议分配两个128MB的LUN做为write intent log使用.如果不分配write intent log,系统会占用SP的MEM做为write intent log.
-建立MirrorView connection
  由于CX700的SP port口是短波模块,适用与短距离传输,如果要做MirrorView的距离很长,需要通过交换机(交换机之间通过长波模块做级联)用单模光纤线连接(黄色).
-创建remote mirror
  创建MirrorView的源LUN.
-添加secondary image
  关联MirrorView的源LUN和镜像LUN.
-创建consistency group
   如果源LUN之间有关联关系,需要一起添加到consistency group中来保证源LUN间数据的一致性.
-测试MirrorView
   通过promote来转化primary image和secondary image的角色.
   通过fracture来断开primary image和secondary image的同步.

3.      用户环境描述
     用户需求: 将South CX700的数据和应用迁移到North CX700上,迁移完毕后,South CX700变成容灾环境,而North CX700变成生产环境.North CX700通过MirrorView/S同步South CX700数据,并做主备之间的切换测试,验证数据的一致性.

4.
FLARE升级及MirrorView enabler启用


由于South CX700 FLARE版本太低,如果不升级会导致做MirrorView时建立不了consistency group.在升级时,由于SP会重启,会涉及到路径切换,因此强烈建议在没有读写I/O时,实施FLARE升级.


首先,通过NST软件或者navisphere界面中的sofeware installation wizard,来升级FLARE.


由于South CX700 FLARE版本太低,如果不升级会导致做MirrorView时建立不了consistency group.在升级时,由于SP会重启,会涉及到路径切换,因此强烈建议在没有读写I/O时,实施FLARE升级.
首先,通过NST软件或者navisphere界面中的sofeware installation wizard,来升级FLARE.





-NST软件-




-software installation wirard-

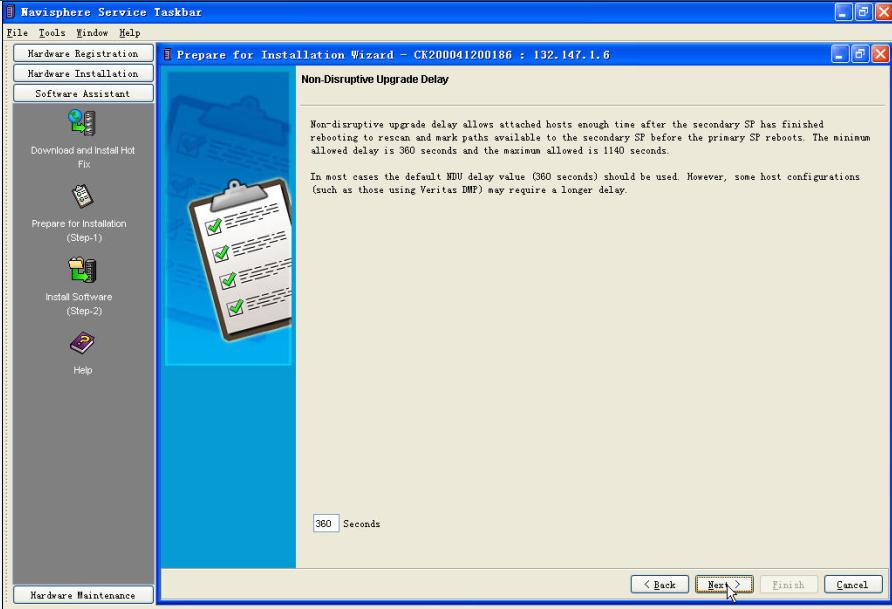

由于用户FLARE版本太低,这里只能通过software installation wirard来升级.升级过程如下:



点击Next.通过浏览选中本地电脑中的FLARE 这里是CX700-Bundle-02.19.700.5.045.pbu,点击Next.



点击Next,开始升级,在升级的过程中一定要保证网络的畅通及不要随意重启盘阵,中断升级,整个升级大约需要40分钟.

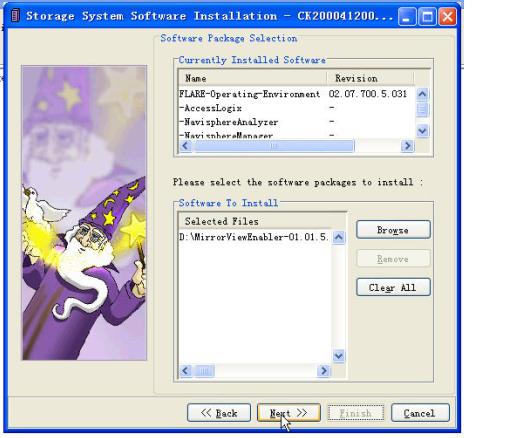

升级完毕后 数据恢复,继续通过SIW启用MirrorView,选中MirrorView正式license,点击Next.





启用MirrorView后,可以在盘阵属性->software中,看到升级后的software状态.如果确认升级后,盘阵无异常现象,点击commit,系统会删除旧的FLARE.




注意事项:

升级FLARE或启用Mirrorview enabler时,尽管停止了所有I/O操作,系统还是报有I/O操作点击不了NEXT,这时需要把读写缓存禁用,然后就可以继续升级了
